产品特性: ·高频段； ·低损耗； ·低驻波比； ·高带外抑制； |
|
|
|
技术指标：
|
项目 |
技术指标 |
|
频率(GHz) |
Fc:25.52GHz |
|
1dB带宽 |
≥±160MHz |
|
插入损耗(dB) |
≤1.0dB@Fc±160MHz |
|
带外抑制 |
≥20dB@25.92GHz±160MHz |
|
带内插损波动 |
≤0.3@±105MHz带宽 |
|
≤0.5@±150MHz带宽 |
|
|
驻波比 |
≤1.25 |
|
主体材质 |
铝合金 |
|
表面处理 |
白漆 |
|
射频接口 |
BJ260 |
|
工作温度范围 |
-45℃~+85℃ |
应用场景：
·测试与测量
·实验室仪器
·航天通信
·雷达
典型性能数据：

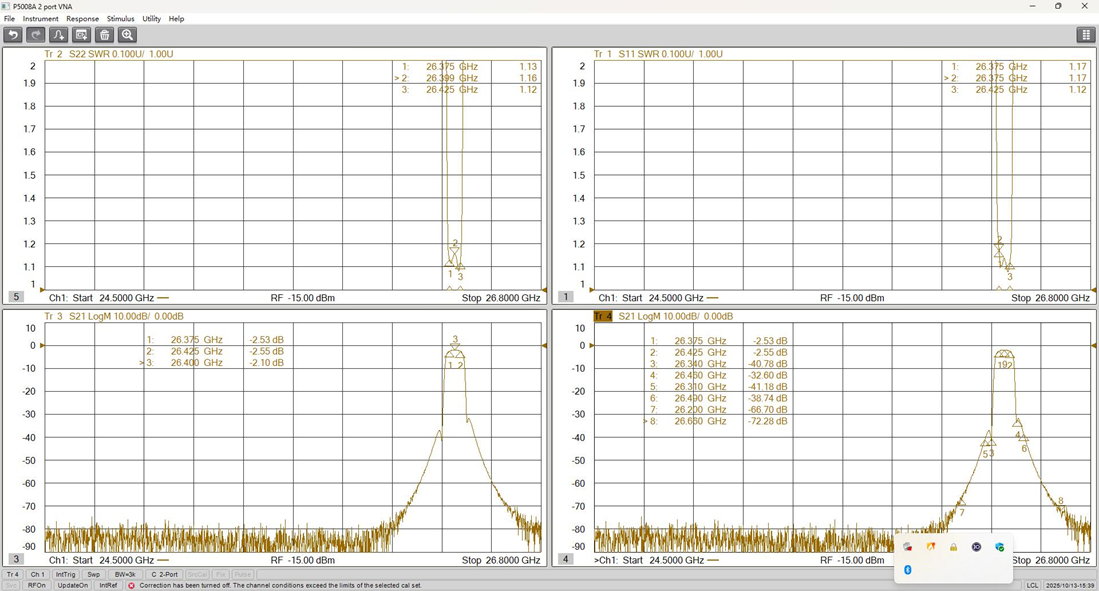

产品测试曲线

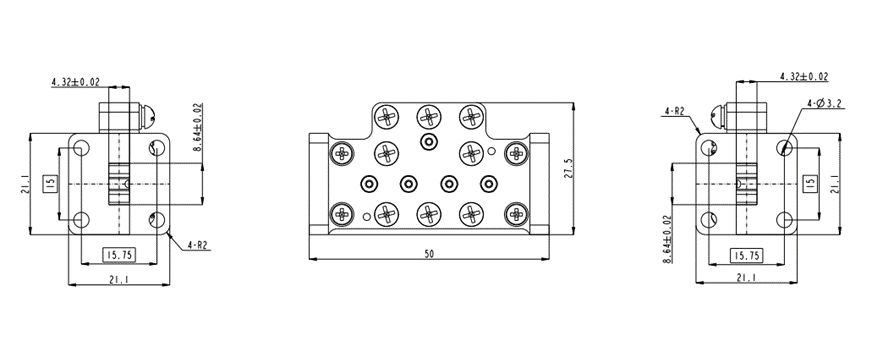

外形图 单位：mm

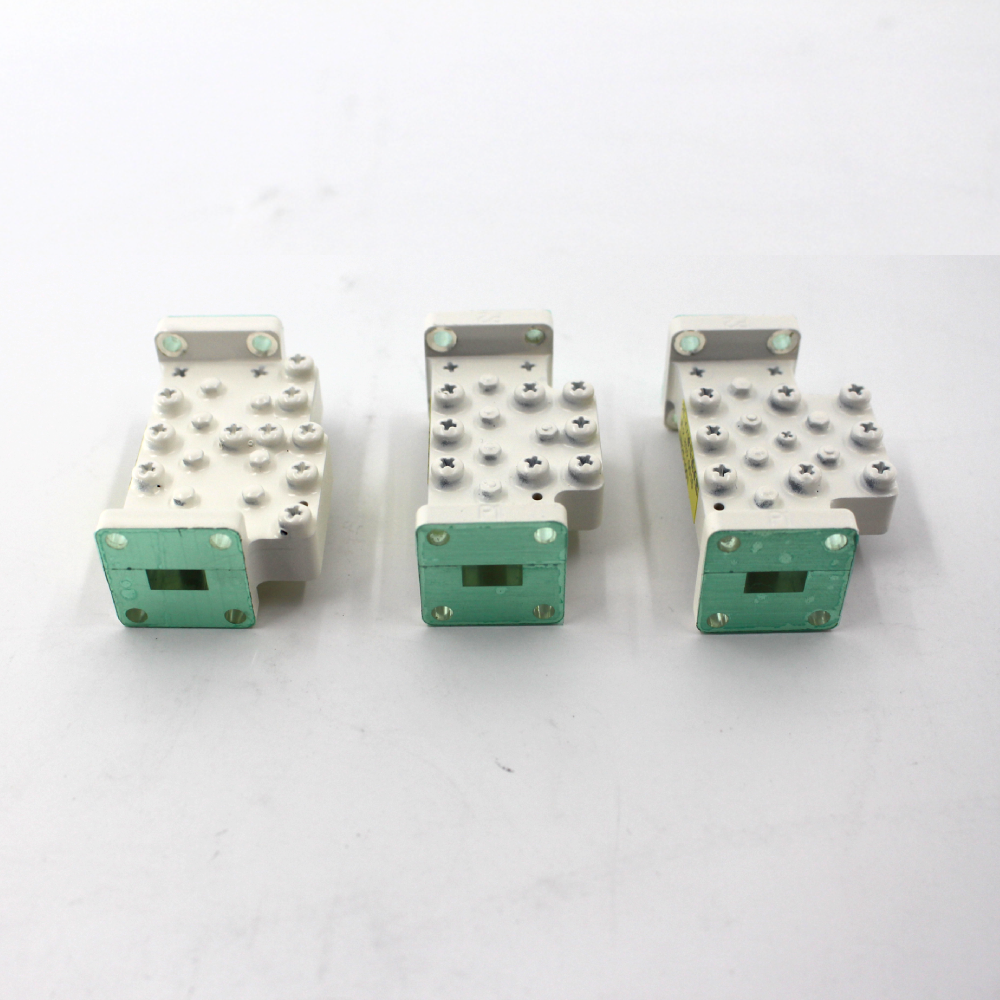

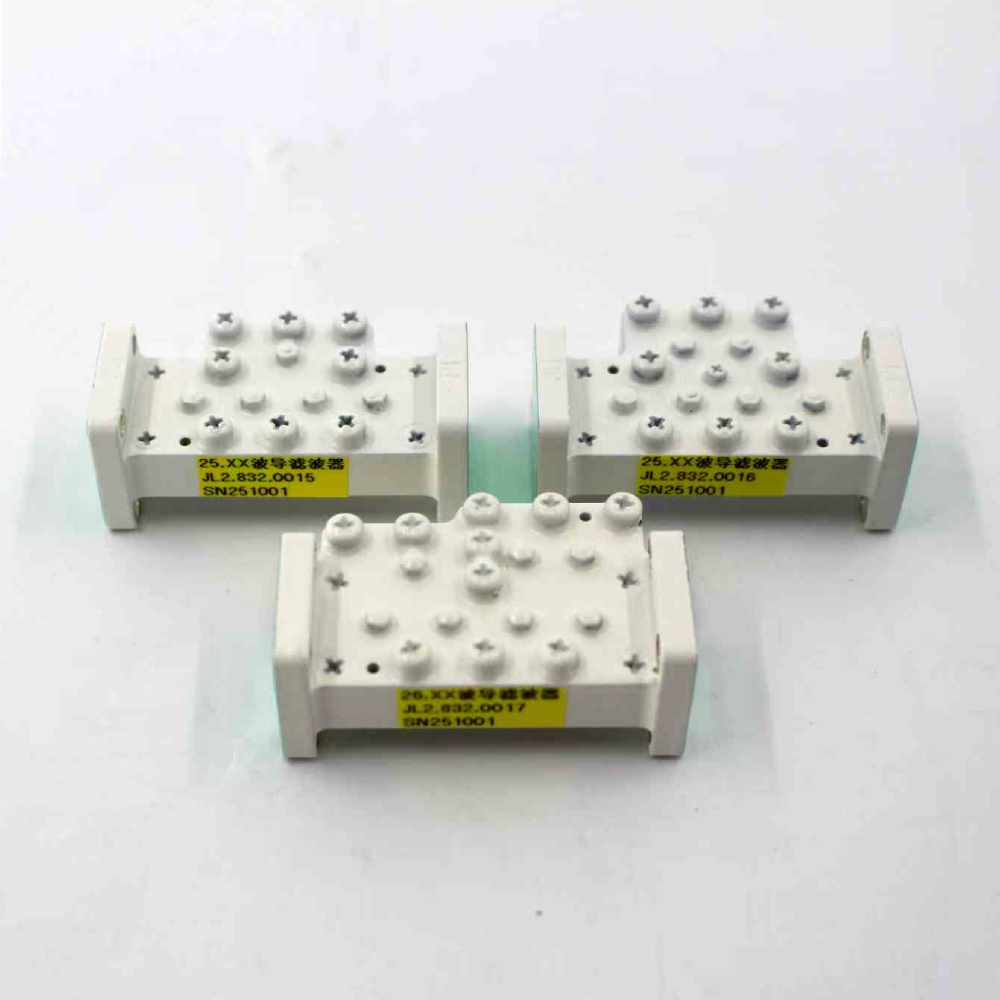

波导滤波器
Ka频段波导滤波器，是一种基于金属波导谐振腔结构、工作于Ka频段的微波无源器件。其核心功能是对通过的电磁波信号进行频率选择，允许特定频率以极低损耗通过，同时对阻带频率进行高强度抑制。产品射频接口为BJ260标准波导口。
